Super-630/Super-330繼電保護測試儀
真彩夜晶一體化主機，重量輕，攜帶方便；無需外接電腦即可進行測試；面板嵌入式人性化金屬按鍵，也可外接鍵盤、鼠標；嵌入式實時操作系統，運行穩定可靠；任意開關機，絕無系統損壞；
采用高精度DAC，Super-630可同時輸出六相交流電壓和六相交流電流，Super-330可同時輸出五相交流電壓和三相交流電流；確保擬合波形精度高，線性度好。
- 產品詳情
Super-630/Super-330繼電保護測試儀（模擬六相/模擬三相）
一、 產品特點
真彩夜晶一體化主機，重量輕，攜帶方便；無需外接電腦即可進行測試；面板嵌入式人性化金屬按鍵，也可外接鍵盤、鼠標；嵌入式實時操作系統，運行穩定可靠；任意開關機，絕無系統損壞；
采用高精度DAC，Super-630可同時輸出六相交流電壓和六相交流電流，Super-330可同時輸出五相交流電壓和三相交流電流；確保擬合波形精度高，線性度好。
選配電磁兼容組件，可提高現場抗電磁干擾能力，聯接相關的保護及自動化裝置可進行電磁兼容試驗；
模擬量在前面板輸出，開關量端子設計在上蓋板，所有接線不會影響對面板的操作和試驗參數的監視；
采用最新設計的散熱結構，保證最好的通風狀況。自動判斷過流、過壓、過載、短路、溫度過高、數據異常及誤操作告警提示。
超線性放大技術的電壓、電流放大器實現交/直流共享，精度高，可靠性好；
裝置提供的接口有：RJ45（以太網接口）、USB接口（軟件升級、報告?zhèn)鬏敚⒐I(yè)串行接口（GPS或其他串行設備用）。
出廠前標準的抗震、抗摔及高溫老化等實驗嚴格把關，質量穩定可靠，特別適用于使用頻繁、測試量大的類似大型專業電力工程公司等高要求客戶。
針對各省市供電局、行業用戶配備有標準測試報告模板，方便用戶實驗后一鍵輸出完整標準的繼保測試報告。
二、 軟件功能
實時操作系統，響應速度快，安全可靠，不容易被電腦病毒侵犯。
全新設計的軟件界面風格，可脫機操作也可外接電腦操作，主機與后臺機操作完全一致、簡便。
豐富的測試功能：狀態序列、定檢測試、IT特性、模擬振蕩、整組試驗、差動保護、諧波疊加、低周減載、同期裝置、計量?jī)x表、GPS對調、故障回放以及自定義測試（特殊測試、6~35kV綜合測試）等，完全滿足用戶測試微機保護及各類型繼電器的需求。亦可方便地完成ABB、Siemens、AREVA、SEL及GE等國外廠家的保護裝置試驗。
試驗結束后，試驗報告可以方便的從USB口導出進行打印。
三、 Super-630主要技術參數
1、 交流電流
輸出范圍：6×0～30A/相或3×0～60A/相；最大輸出功率：520VA/相
準確度：0.2A～30A時誤差≤0.2%；30A～60A時誤差≤0.2%
2、 交流電壓
輸出范圍：6×0～130V/相；最大輸出功率：70VA/相
準確度：2V～130V時誤差≤0.2%；
3、 直流電流
輸出范圍：3×0～±20A或6×0～±10A/相；最大輸出功率：150VA/相
準確度：0.5A～±20A時誤差≤0.2%；
4、 直流電壓
輸出范圍：0～300V或6×0～±130V/相；最大輸出功率：130VA
準確度：2V～300V時誤差≤0.2%；
5、 開關量
八路開關量輸入：空接點 1～20mA，24V DC；電位接點 0～250V DC
四路開關量輸出：空接點 250V/0.5A DC；
四、 Super-330主要技術參數
1、 交流電流
輸出范圍：3×0～30A/相；最大輸出功率：250VA/相
最大并聯輸出：90A
準確度：0.2A～30A時誤差≤0.2%；
2、 交流電壓
輸出范圍：5×0～130V/相；最大輸出功率：70VA/相
準確度：2V～130V時誤差≤0.2%；
3、 直流電流
輸出范圍：-10～10A或3×0～±10A/相；最大輸出功率：150VA/相
準確度：0.5A～15A時誤差≤0.2%；
4、 直流電壓
輸出范圍：0～300V或5×0～±130V/相；最大輸出功率：130VA
準確度：2V～300V時誤差≤0.2%；
5、 開關量
八路開關量輸入：空接點 1～20mA，24V DC；電位接點 0～250V DC
四路開關量輸出：空接點 250V/0.5A DC；
五、 其它技術參數
可疊加諧波：0～21 次
頻率范圍：0～1050Hz 誤差：＜0.01Hz
相位輸出：0～360° 誤差：＜0.2°
時間測量： 0.1ms～999999.999s 誤差：＜0.04ms
體積重量：360mm×200mm×365mm，16.6kg
帶 載：可選擇輕載或重載，當任意一相電流輸出超過15A時，請選擇重載方式
持續輸出時間：30A時>10s 10A以下長時間輸出
操作方式：立式、臥式均可，可本機操作亦可外接PC聯機操作，兩者操作界面完全相同。

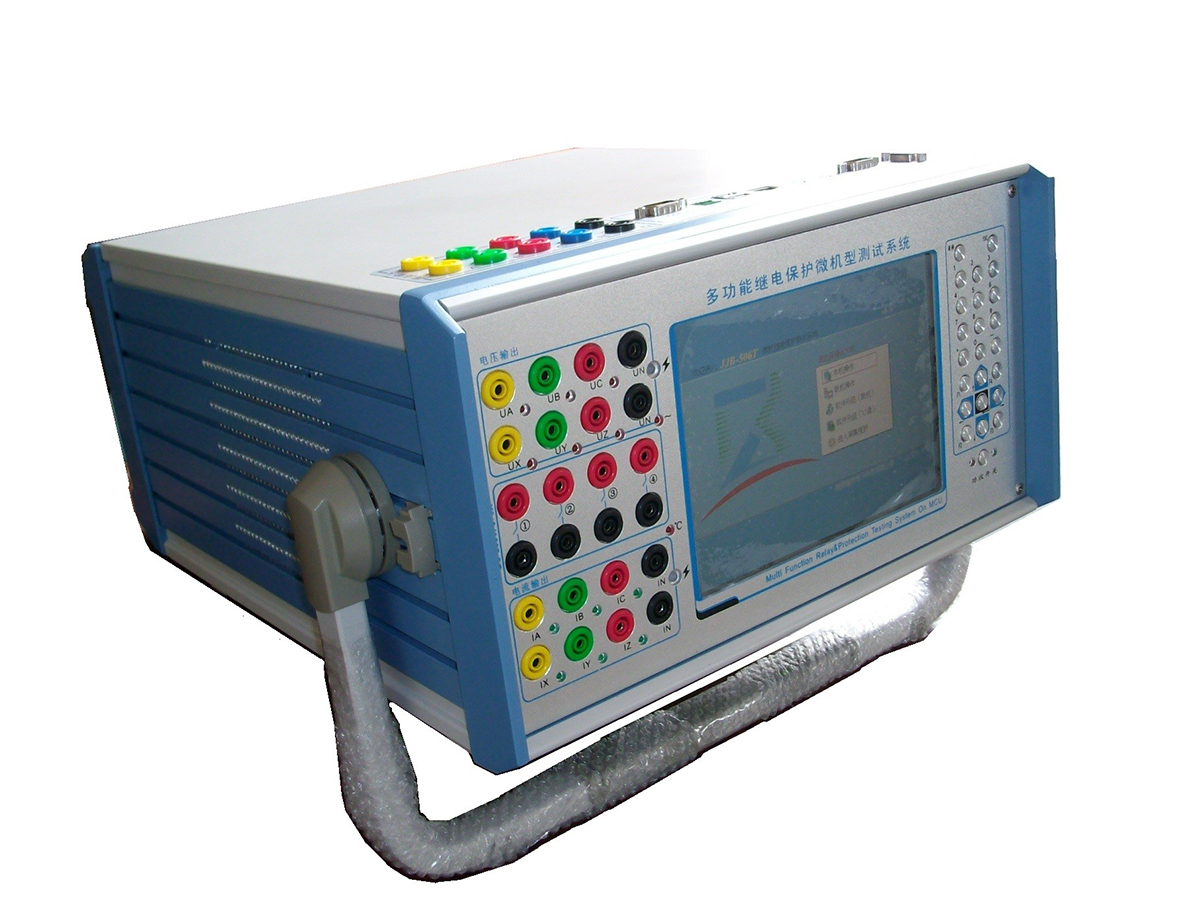

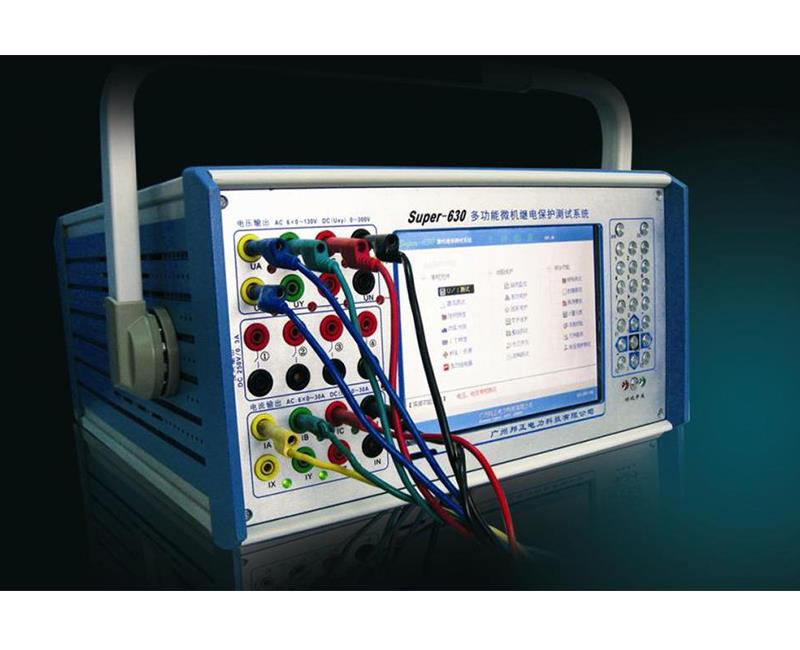

參考外觀：
